Шарнирно-сочлененная КМУ ИНМАН ИМ20
Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

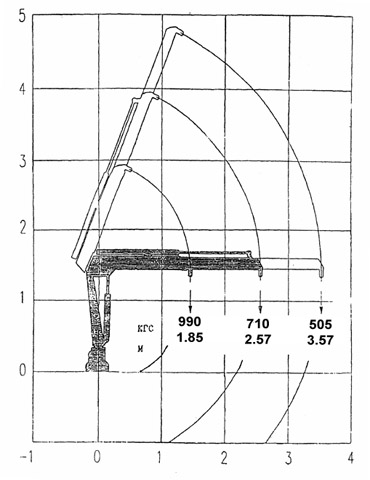

990 кг
3,75 м
| Максимальный грузовой момент, тм | 1,83 |
| Максимальная грузоподъемность, кг | 990 |
| Максимальный вылет стрелы, м | 3,57 |
| Грузоподъемность на максимальном вылете, кг | 505 |
| Рабочая температура окружающей среды, °C | - 40 ... +40 |
| Максимальная высота подъема, м | 4,66 |
| Максимальная глубина опускания, м | 1,54 |
| Угол поворота колонны, град. | 400 |
| Размах аутригеров R1, мм2 | 700 |
| Масса без гидронасоса и рабочей жидкости, кг | 425 |
| Расход гидросистемы, л/мин | 9-12 |
| Рабочее давление системы, МПа | 20 |
| Габаритные размеры в трансп. положении, мм | 1 850 x 410 x 1 720 |
Технические характеристики КМУ ИНМАН ИМ 20
